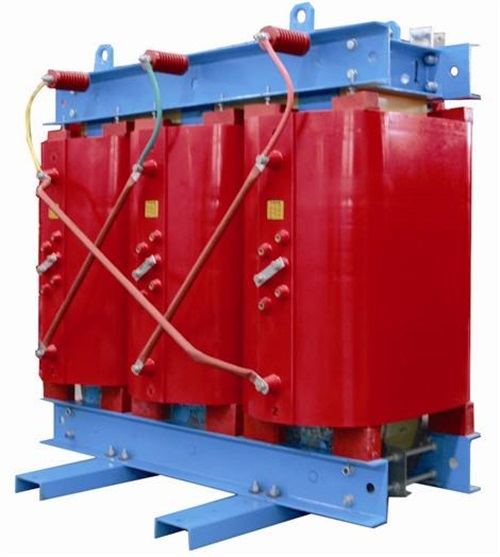

160KVA干式變壓器依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器，在電力系統中，一般汽機變、鍋爐變、除灰變、除塵變、脫硫變等都是干式變，變比為6000V/400V，用于帶額定電壓380V的負載。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

　　在結構上可分為兩種類型： (1)固體絕緣包封繞組(2)不包封繞組干式變壓器結構特點： 1.鐵芯采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。 2.繞組有以下幾種：(1)纏繞式(2)環氧樹脂加石應砂填充澆注(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因?yàn)樗苡行У姆乐節沧⒌臉?shù)脂開裂，提高了設備的可靠性) 3.高壓繞組一般采用多層圓筒式或多層分段式結構4.低壓繞組一般采用層式或箔式結構干式變壓器形式： 1.開啟式。是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。 2.封閉式。器身處在封閉的外殼內，與大氣不直接接觸。(由于密封。散熱條件差。主要用于礦用它屬于是防爆型的) 3.澆注式。用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單。體積小。適用于較小容量的變壓器。

　　【干式變壓器】：僅僅是變壓器的一種，因?yàn)楦墒阶儔浩骼@組散熱是利用空氣自然散熱或強迫風冷(用風機強迫空氣對流)，沒有易燃易爆物質，因而廣泛應用在要 求比較高的場所，如建筑物內地下室。與之不同的有油浸式變壓器，是利用變壓器油的對流進行散熱，而變壓器油在事故狀況下或泄露出有燃燒危險，一般不能直接 安裝在上述場所。

　　【箱式變電站】：包含高壓進出線、計量裝置、變壓器、低壓進線、低壓配電出線等內容的“組合式”設備，相當于一個完整的變電所。但箱式變電站通常安裝在建筑之外，所以對變壓器的選擇沒有特殊要求，一般就用油浸式變壓器(價格低)。
