80KVA礦用變壓器繞組的一般材料：漆皮線、紗布包線和卷紙線。較常用的漆包線由于導體的要求而具有良好的導電性，絕緣涂料具有足夠的耐熱性，具有一定的耐腐蝕性。一般來說，qz型的高強度聚酯琺瑯線比較適合。換氣、膨脹結構的電氣設備具備確保防爆功能的維護空氣供給、維護裝置。因此，需要根據爆炸危險度組裝較合適的維護和安裝，可以頻繁地點燃裝置。在通常的條件下，沒有可能影響安全性的電器內換氣的死角。安全結構增加的安全結構在防爆電氣裝置中廣泛使用。例如，絕緣繞組的容許溫度上升低于其他防爆電氣裝置的10℃的相關規則，例如具有電概念、礦用變壓器、燈、生感應線圈的電氣設備。

　　1、80KVA礦用變壓器容量的確定：

　　1)考慮風電場的遠景規劃及分期開發規模，綜合確定主變壓器的安裝臺數和容量。

　　2)結合風力發電機組的出力特性，風力發電機組不會過負荷運行;且考慮風力發電機組的同時率，

　　風力發電機組全部處于滿發狀態的概率較低，

　　因此主變壓器的容量可選擇與風電

　　場的裝機總容量相等，不考慮功率因數對變壓器容量的放大。

　　2、80KVA礦用變壓器型式的確定:

　　1)調壓方式：

　　根據變壓器分接頭的切換方式，變壓器的調壓方式有兩種：無勵磁調壓和有載調壓。針對風電場主變壓器特性：風力發電機組發電，充當升壓變;當風力發電機組不發電，從電網取電，充當降壓變。因此主變壓器宜選擇有載調壓變壓器。

　　2)電壓及變比：

　　主變高壓側電壓的確定：由于電源至用電設備間存在線路電壓降，對于變壓器一次側是受電端，對于風電場相當于降壓變，其額定電壓應等于用電設備的額定電壓;而變壓器的二次側相當于電源，對于風電場相當于升壓變，其額定電壓應比電力網額定電壓高5%。

　　礦用變壓器廠家安裝步驟流程

　　跌落式熔斷器的安裝

　　變壓器的高、低壓側應分別裝設熔斷器。高壓側熔斷器的底部對地面的垂直高度不低于4.5m，各相熔斷器的水平距離不應小于0.5m，為了便于操作和熔絲熔斷后熔絲管能順利地跌落下來，跌落式熔斷器的軸線應與垂直線成15°～30°傾角。低壓側熔斷器的底部對地面的

　　垂直距離不低于5m，各相熔斷器的水平距離不少于0.2m。跌落式熔斷器熔絲的選擇按“保證配電變壓器內部或高、低壓出線套管發生短路時迅速熔斷”的原則來選擇，熔絲的熔斷時間小于或等于0.1s。按規程規定：容量在100kVA及以下者，高壓側熔絲額定電流按變壓器

　　容量額定電流的2～3倍選擇;容量在100kVA以上者，高壓側熔絲額定電流按變壓器容量額定電流的1.5～2倍選擇。變壓器低壓側熔絲按低壓側額定電流選擇。

　　避雷器的安裝

　　選用無間隙合成絕緣外套金屬氧化物避雷器。避雷器應裝設在熔斷器與變壓器之間，并盡量靠近變壓器。另外，為了防止反變換波和低壓側雷電波侵入，在低壓側也應裝設低壓避雷器。為避免雷電流在接地電阻上的壓降與避雷器的殘壓疊加在一起，作用在變壓器絕緣上

　　，應將避雷器的接地端、變壓器的外殼及低壓側中性點用截面不小于25mm2的多股銅芯塑料線連接在一起，再與接地裝置引上線相連接。

　　接地裝置

　　對10kV配電變壓器：容量在100kVA以下，其接地電阻不應大于10Ω;容量在100kVA以上，其接地電阻不應大于4Ω。接地裝置施工完畢應進行接地電阻測試，合格后方可回填土。同時，變壓器外殼良好接地，外殼接地應用螺栓擰緊，不可用焊接直接焊牢，以便檢修。接地

　　裝置的地下部分由水平接地體和垂直接地體組成，水平接地體采用6根長度為6m的40×4mm的扁鋼，垂直接地體則采用10-6根長度為2m的L50×50×5mm的角鋼分別與水平接地體焊接。水平接地體在土壤中埋設深為0.6～0.8m，垂直接地體則是在水平接地體基礎上打入地里的

　　。接地引上線采用40×4mm扁鋼，為了檢測方便和用電，對于柱上式安裝的變壓器，引上線連接點應設在變壓器底下的槽鋼位置。

　　變臺引落線

　　新建和改造的變臺的引落線均應采用多股絕緣線，其截面應按變壓器的額定容量選擇，但高壓側引落線銅芯不應小于16mm2，鋁芯不應小于25mm2，杜絕使用單股導線及不合格導線。同時應考慮引落線對周圍建筑物的距離。

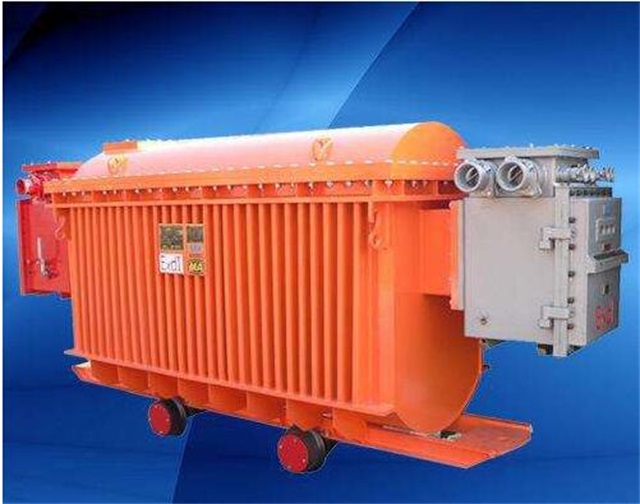

　　80KVA礦用變壓器一般采用浸漬絕緣干式變壓器為器身 ,外面配以適當的隔爆外殼。但是 ,此類傳統變壓器存在耐潮性能差 ,局部絕緣易擊穿 ,繞組機械強度低等缺點。環氧樹脂澆注干式變壓器具有難燃、自熄、耐潮、機械強度高、絕緣性能好、噪音小、不污染環境等優點。為了提高隔爆變壓器的供電可靠性 ,我們采用80KVA礦用變壓器作為礦用隔爆變壓器的器身 ,按國家標準GB 82 86—1996《礦用隔爆型移動變電站》研制了新型的環氧樹脂澆注干式隔爆變壓器。現從結構設計和熱穩定方面采取的措施進行介紹。
